全球首款融合BDS、GNSS與衛星互聯網導航信號模擬器,兼具頻點多、性能優、可靠性強特性,是GNSS和低軌終端測試首選產品。
iPNT L3低軌L頻段導航信號模擬器是全球首款融合北斗、GNSS與衛星互聯網體制的信號發生器，支持仿真北斗、GPS、GLONASS、Galileo導航衛星信號和衛星互聯網窄帶導航信號，具備衛星互聯網窄帶導航信息增強電文信息仿真功能、快速精密定位電文信息仿真功能、安全定位授時電文信息仿真功能。該設備采用成熟穩定的高性能SDR平臺，充分繼承了GNSS模擬器的關鍵技術，為系統體制驗證、衛星載荷測試、地面終端研發及測試驗證提供精確保障，為衛星互聯網導航系統的性能評估、標準符合性驗證和系統優化提供強有力支撐。
全球首款融合BDS、GNSS與衛星互聯網導航信號模擬器,兼具頻點多、性能優、可靠性強特性,是GNSS和低軌終端測試首選產品。
?全覆蓋信號模擬： 能夠模擬北斗B1I、B1C、B2a、B2b、B3I，GPS L1CA、L2C、L5，Galileo E1、E5a、E5b，GLONASS L1、L2，以及衛星互聯網導航信號，實現全方位的導航信號仿真。
高精度電文仿真：支持衛星互聯網低軌導航信息增強電文仿真，安全定位授時電文信息仿真，快速精密定位電文信息仿真，以及GNSS導航定位服務電文信息的仿真，確保測試的精確性和全面性。
全星座仿真能力：支持低軌和全球GNSS系統的星座仿真，包括衛星軌道、地球自轉效應、相對論效應等多種復雜因素。
動態軌跡模擬：能夠針對不同載體進行6自由度的軌跡和姿態仿真，用戶可根據需求自定義仿真場景。
真實信道特性模擬：仿真物理信道的特征參數，如多普勒效應、多徑傳輸、信號衰落、延時等。
大氣層影響仿真：能仿真大氣層中電離層和對流層對信號的延遲效應。
特殊事件模擬：能夠仿真閏秒調整、衛星鐘差、電文異常，衛星健康標識等特殊事件。
天線方向圖仿真：支持接收和發射天線增益方向圖的仿真，以更真實地模擬信號傳播特性。
實時星歷注入：允許實時注入外部星歷數據，以進行更精確的數學仿真。
數據注入與復現：支持外場實采數據的注入，實現測試場景的復現，提高測試的真實性。
支持測試評估：具備配置、控制、上報、測試?yán){(diào)用等功能，便于終端模擬驗證與聯調。
遠程控制與升級：具備數據接口，支持遠程控制指令交互，支持GNSS和低軌體制技術版本的升級演進。
獨立研發與創新：依托自主研發精神，在開源Linux內核基礎上全新打造，確保掌握核心技術的自主控制權，徹底解除對國外操作系統的依賴，實現技術獨立。全球首款融合BDS、GNSS與衛星互聯網導航信號模擬器,兼具頻點多、性能優、可靠性強特性,是GNSS和低軌終端測試首選產品。
|
星座模擬能力 |
|
|
系統星座 |
信號分量 |
|
衛星互聯網（L頻段） |
快速精密定位服務頻點 安全定位授時服務頻點 導航增強服務頻點 |
|
BDS |
B1I、B1C |
|
B2a、B2b |
|
|
B3I |
|
|
B1、B3頻段非公開信號 |
|
|
GPS |
L1CA、L1P、L1C |
|
L2C |
|
|
L5 |
|
|
GLONASS |
G1 |
|
G2 |
|
|
L3OC(G3) |
|
|
Galileo |
E1B |
|
E5a、E5b |
|
|
E6 |
|
|
SBAS |
L1CA |
|
QZSS |
L1CA、L1C、L2C、L5 |
|
NavIC |
L5、S1 |
|
仿真信號規模 |
|
|
星座衛星數量 |
≥492顆 |
|
衛星通道數量 （同時可見衛星） |
低軌衛星≥30顆、北斗≥18顆、GPS≥18顆、GLONASS≥18顆、Galileo≥16顆 |
|
多徑通道數量 |
BDS/GPS/GLONASS/Galileo每頻點不少于4路 |
|
信號動態 |
|
|
仿真高程 |
≥8000km |
|
相對速度 |
≥80000m/s |
|
相對加速度 |
≥5000m/s2 |
|
相對加加速度 |
≥8000m/s3 |
|
信號質量 |
|
|
偽距精度 |
0.01m |
|
偽距變化率精度 |
優于0.005m/s |
|
通道間一致性 |
≤0.3ns |
|
相位噪聲 |
-75dBc/Hz@100Hz -80dBc/Hz@1kHz -85dBc/Hz@10kHz -90dBc/Hz@100kHz |
|
雜波抑制 |
≤-50dBc |
|
諧波抑制 |
≤-40dBc |
|
10MHz時鐘信號 |
|
|
輸入幅度 |
7±2dBm |
|
輸出幅度 |
7±2dBm |
|
信號阻抗 |
50±10Ω |
|
輸出頻率穩定度 |
≤5×10-11@1s |
|
1PPS秒脈沖信號 |
|
|
輸入幅度 |
TTL 5V@1MΩ |
|
輸入脈寬 |
20us |
|
輸出脈寬 |
20us±1us |
|
輸出幅度 |
TTL 5V@1MΩ 2.5V@50Ω |
|
阻抗 |
1MΩ或50Ω |
|
信號電平 |
|
|
電平輸出范圍 |
HRF：-20dBm~-100dBm； |
|
LRF：-80dBm~-160dBm； |
|
|
電平調節步進 |
0.1dB |
|
電平準確度 |
≤0.5dB |
|
物理特性 |
|
|
尺寸 |

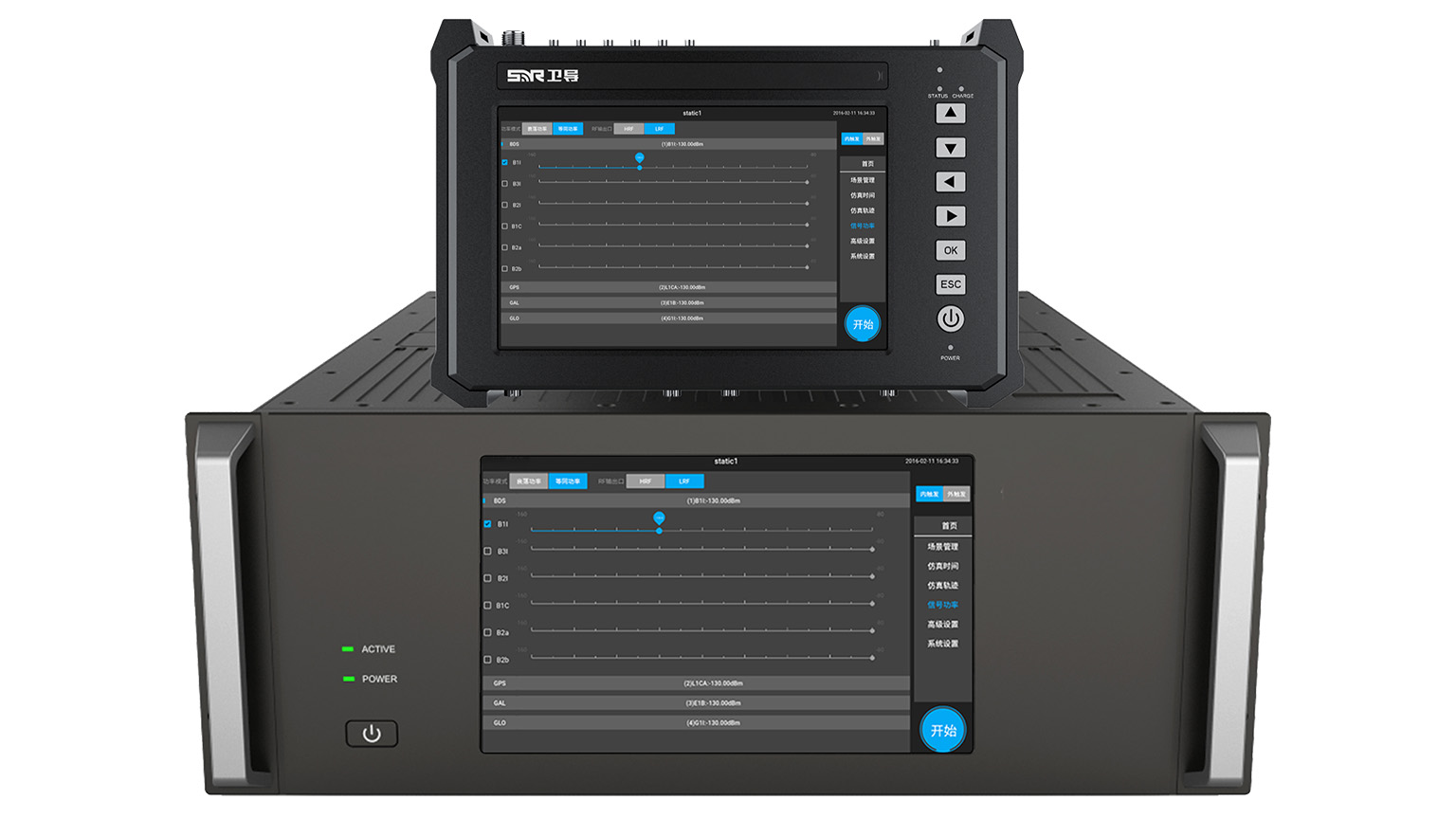

便攜式尺寸:334mm(L)x213mm(W) x79mm(H) |
|
上架式尺寸:≤635mm(L)x482.6mm(W)x117.8mm(H) |
|
|
重量 |
便攜式重量 ≤4Kg |
|
上架式重量 ≤25Kg |
|
|
觸控顯示屏 |
10.1英寸 TFT-LCD |
|
電源參數 |
|
|
便攜式產品 |
適配器參數 輸入AC100V~240V,50Hz/60HZ，2A 輸出DC19V,6.32A，120W |
|
整機功耗 <45W，充電運行功耗 <80W(max)，電池續航 >2h |
|
|
上架式產品 |
適配器參數 輸入:AC100V~240V，50Hz/60HZ |
|
運行功耗<100W |
|
全球首款融合BDS、GNSS與衛星互聯網導航信號模擬器,兼具頻點多、性能優、可靠性強特性,是GNSS和低軌終端測試首選產品。
