中國新一代低軌通信導航融合星座衛星和GNSS導航衛星信號融合，形成了獨有的、可支持GNSS&低軌特定頻段快速精密定位測試的平臺工具。

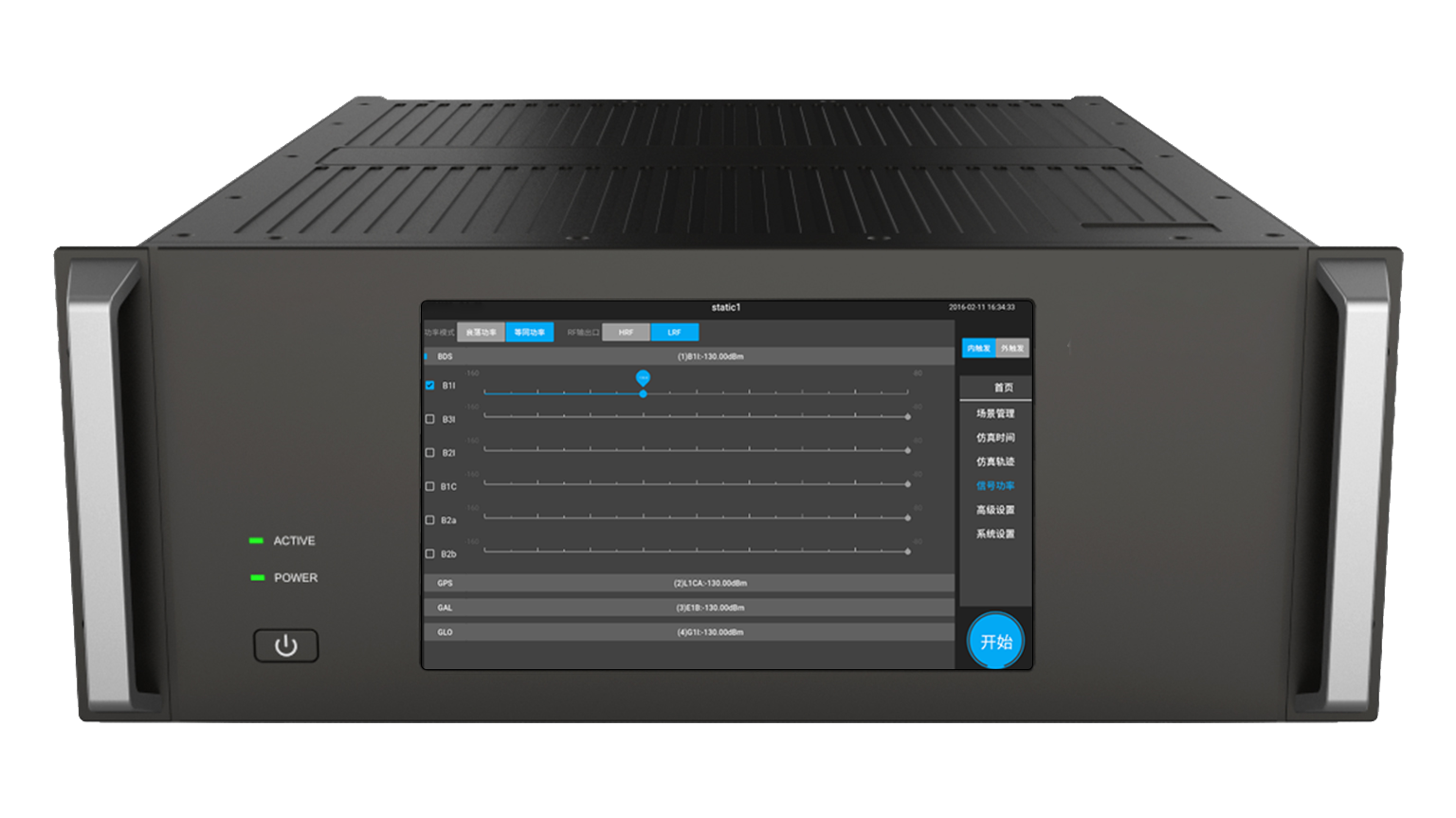

iPNT C1 低軌導航信號模擬器，是專為新一代低軌衛星導航增強服務系統的論證、體制驗證及系統建設提供保障的獨家產品。其核心功能包括：支持 BDS、GPS、GLONASS、Galileo 等導航衛星及低軌特定頻段導航信號模擬；具備自主播發 SSR 和精密軌道星歷參數的能力；擁有終端測試、載荷測試兩種工作模式，可滿足不同應用需求。作為系統地面驗證的重要組成部分，該模擬器可實現雙重價值：一方面服務于終端研發、測試、檢定、排故全生命周期，為終端驗證提供開發與質檢驗證環境；另一方面支持載荷調試與測試，為星地系統建設及設計迭代提供分析驗證平臺。
中國新一代低軌通信導航融合星座衛星和GNSS導航衛星信號融合，形成了獨有的、可支持GNSS&低軌特定頻段快速精密定位測試的平臺工具。
具備星座仿真的功能，包括衛星軌道仿真、衛星鐘差仿真、延時差分仿真、地球自轉效應仿真、相對論效應仿真等。
具備軌跡仿真的功能，包括靜態、動態軌跡生成，模擬車載、船載、飛行器等運動載體的運動特性。
具備環境仿真的功能，包括電離層延遲仿真、對流層延遲仿真、地面大氣參數仿真。
具備仿真控制的功能，包括各通道偽距、功率等獨立設置，針對星座模型生成導航電文、大氣層、電離層模型參數的設置。
具備多頻點組合輸出的功能，包括BDS、GPS、GLONASS、Galileo和低軌特定頻段任意頻點組合信號輸出。
具備授時功能以及內部頻標和外部頻標自動切換功能。
仿真控制軟件可實時顯示仿真時間、用戶信息、星空視圖、導航狀態和仿真運行日志信息。
具備通過模擬源上傳播發GNSS精密星歷的功能。
仿真控制軟件應開發遠程接口協議和控制指令集，支持用戶開發上位機實現指令控制和二次開發。中國新一代低軌通信導航融合星座衛星和GNSS導航衛星信號融合，形成了獨有的、可支持GNSS&低軌特定頻段快速精密定位測試的平臺工具。
|
星座模擬能力 |
|
|
系統星座 |
信號分量 |
|
衛星互聯網 |
C波段特定頻率 |
|
BDS |
B1I、B1C |
|
B2a、B2b |
|
|
B3I |
|
|
B1、B3頻段非公開信號 |
|
|
GPS |
L1CA、L1C、L1P |
|
L2C、 |
|
|
L5 |
|
|
GLONASS |
L1 |
|
L2 |
|
|
L3OC（G3） |
|
|
Galileo |
E1 |
|
E5a、E5b |
|
|
E6 |
|
|
SBAS |
L1CA |
|
QZSS |
L1CA、L1A、L2C、L5 |
|
仿真信號規模 |
|
|
星座衛星數量 |
≥492顆 |
|
衛星通道數量 （同時可見衛星） |
低軌衛星≥30顆、BDS、GPS、GLONASS、Galileo≥16顆 |
|
多徑通道數量 |
BDS/GPS/GLONASS/Galileo每頻點不少于4路 |
|
信號動態 |
|
|
仿真高程 |
≥8000km |
|
速度 |
≥80000m/s |
|
加速度 |
≥5000m/s2 |
|
加加速度 |
≥8000m/s3 |
|
信號質量 |
|
|
偽距精度 |
0.01m |
|
偽距變化率精度 |
≤0.005m/s |
|
通道一致性 |
≤0.3ns |
|
相位噪聲 |
-75dBc/Hz@100Hz -80dBc/Hz@1kHz -85dBc/Hz@10kHz -90dBc/Hz@100kHz |
|
雜波抑制 |
≤-50dBc |
|
諧波抑制 |
≤-40dBc |
|
10MHz時鐘信號 |
|
|
輸入幅度 |
7±2dBm |
|
輸出幅度 |
7±2dBm |
|
信號阻抗 |
50±10Ω |
|
輸出頻率穩定度 |
≤5×10-11@1s |
|
1PPS秒脈沖信號 |
|
|
輸入幅度 |
TTL 5V@1MΩ |
|
輸入脈寬 |
20us |
|
輸出脈寬 |
20us±1us |
|
輸出幅度 |
TTL 5V@1MΩ 2.5V@50Ω |
|
阻抗 |
1MΩ或50Ω |
|
信號電平 |
|
|
電平輸出范圍 |
HRF：-20dBm～-100dBm |
|
LRF：-80dBm～-160dBm |
|
|
電平調節步進 |
0.1dB |
|
電平準確度 |
≤0.5dB |
|
物理特性 |
|
|
尺寸 |
≤635mm×482.6mm×177.8mm（L×W×H）標準4U高度19英寸上架機箱 |
|
重量 |
≤15Kg |
|
觸控顯示屏 |
10英寸 TFT-LCD |
|
電源參數 |
|
|
電源 |
AC100V~240V 50/60Hz |
|
整機功耗 |
≤50W（50W/SGC） |
中國新一代低軌通信導航融合星座衛星和GNSS導航衛星信號融合，形成了獨有的、可支持GNSS&低軌特定頻段快速精密定位測試的平臺工具。
