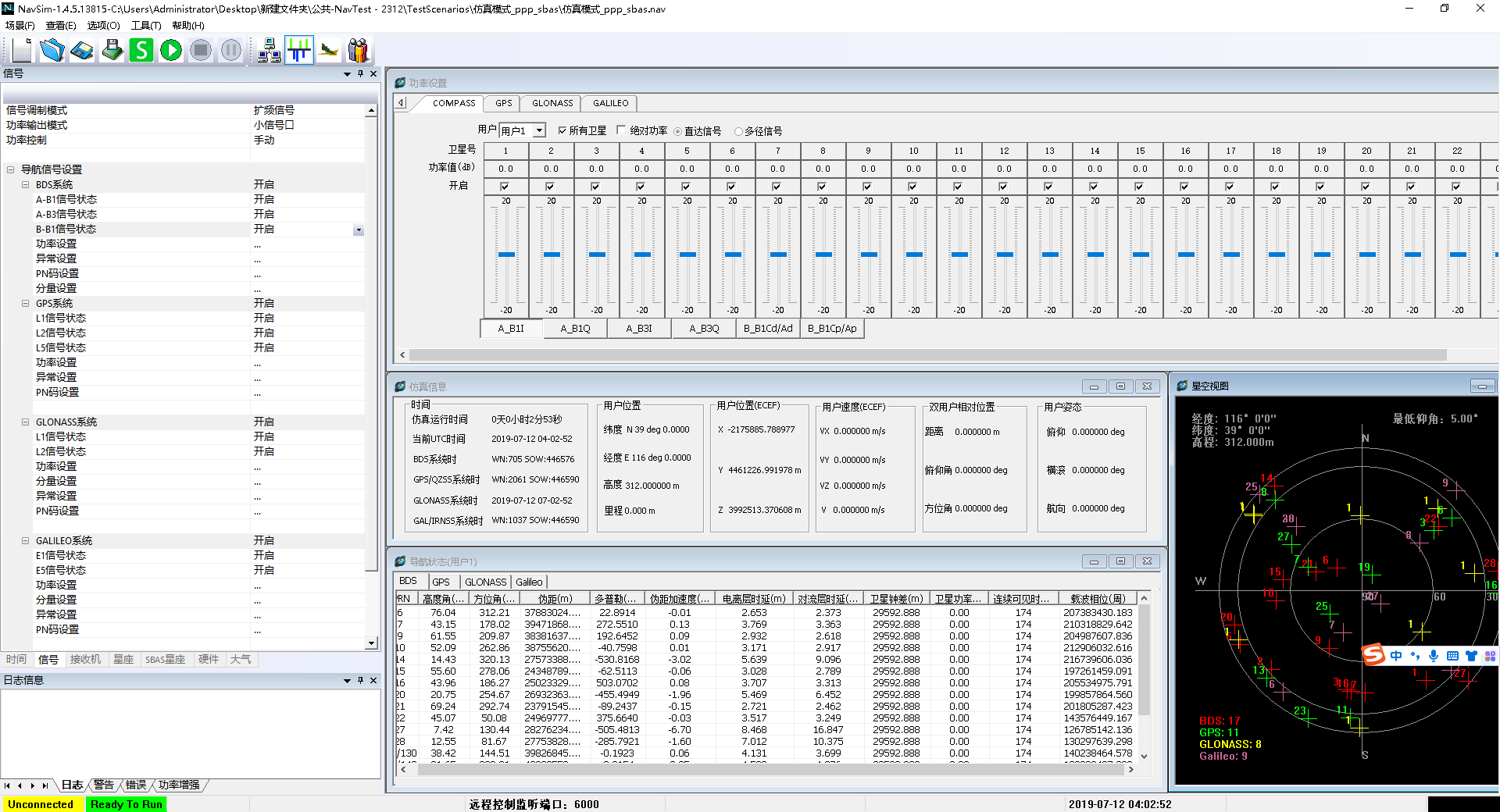

衛星導航信號源軟件是一個用于仿真場景管理和仿真過程監控的平臺。
NavSim衛星導航信號源軟件是一個用于仿真場景管理和仿真過程監控的平臺，其功能主要是通過對影響衛星導航系統下行導航信號動態特征的各種要素進行建模仿真，計算得到到達接收機天線口面處各觀測歷元的信號動態參數，并驅動信號生成單元輸出連續穩定的衛星下行導航信號，輔助完成接收設備的信號層、信息層驗證以及功能、性能指標測試。
NavSim主要是通過對影響衛星導航系統下行導航信號動態特征的各種要素進行建模仿真，計算得到到達接收機天線口面處各觀測歷元的信號動態參數，并驅動信號生成單元輸出連續穩定的衛星下行導航信號，輔助完成接收設備的信號層、信息層驗證以及功能、性能指標測試。
信號開啟/關閉自動控制功能，各通道可指定信號在某一段時間關閉幾秒后打開，支持接收機失鎖重捕測試。具備對輸出進行信號中斷、信號恢復、開關每一個可見星信號、調制方式選擇、載波初相設置和功率單獨控制等功能。
載體軌跡模型仿真功能，支持靜止模型、汽車運動模型、飛機運動模型、艦船運動模型、圓周模型、橢圓模型、螺旋上升模型、正弦模型、航線模型和航空器模型等；另外，支持外部載入運動模型文件進行軌跡仿真，包括使用擴展工具產生與谷歌地圖匹配的軌跡數據作為場景的運動模型進行仿真。
具備大氣層模擬功能，包括電離層模型和對流層模型模擬，電離層模型支持：8-Klobuchar模型、14-Klobuchar模型和Nequick模型；對流層模型支持：Hopfield模型、Saastamoninen模型和Improved Hopfield模型等；可手動配置電離層和對流層模型參數。
衛星星座環境仿真功能，能仿真北斗衛星導航系統（BDS）、全球定位系統（GPS）等系統的星座；有默認衛星軌道模型參數，還可手動修改軌道參數配置；
原始數據輸出能力，支持輸出各系統各頻點原始數據，可用于偽距差分、載波相位差分定位。
具備仿真原始數據存儲功能，可實時存儲可見衛星信號狀態信息、仿真載體運動軌跡參數信息、導航電文比特流信息、YUMA格式歷書信息和RINEX格式星歷信息等，以便于后續研究分析。
仿真測試場景編輯功能，如：靜止場景、汽車運動場景、輪船運動場景、飛機運動場景、圓周運動場景、橢圓運動場景和正弦運動場景等。另外，軟件還具備新建和編輯測試場景的功能，用戶可通過可視化界面參數配置進行場景配置，場景配置參數包括：仿真起始時間、仿真位置、仿真信號類型、信號調制方式、衛星信號功率、衛星信號異常、PN碼、載體運動軌跡參數（信號動態參數）、天線方向圖、衛星星座參數、地球自轉效應、相對論效應和大氣傳播環境誤差模型參數等，同時可對每一星座的功率進行交互控制。需要幫助或者遇到問題？
