具有便攜小型化、輕量化、簡潔操作、易于維護等特點。適用于外場條件下導航接收機的檢測、維護和故障排查等，廣泛應用于軍事、航空、航海、交通、電力、物聯網等領域。

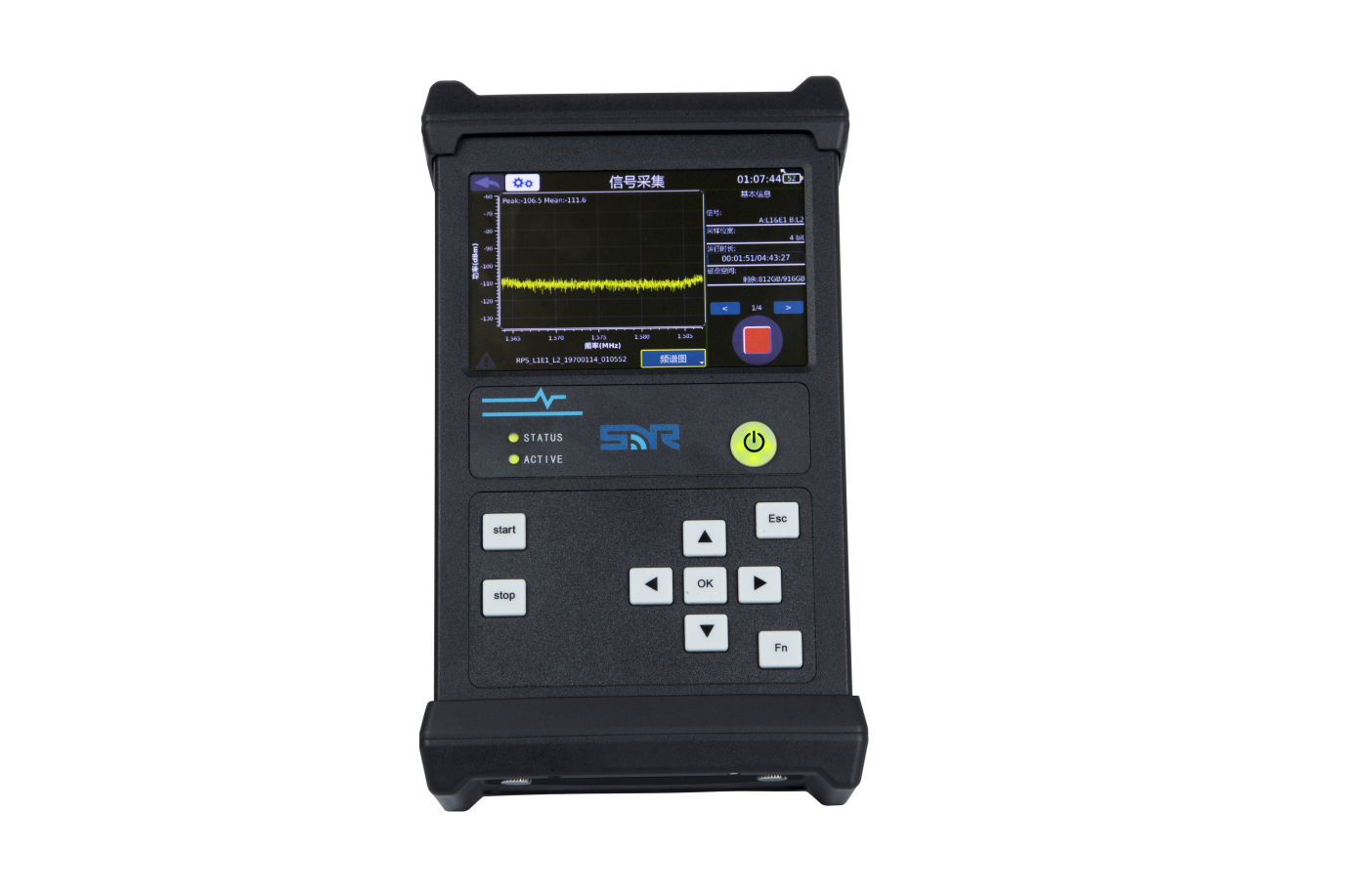

RPS2000便攜式衛星導航信號采集回放儀是一款輕便的GNSS信號采集與回放系統，既可以在固定或移動的外場環境中實時采集單個或多個射頻信號，還可錄制標準的GNSS模擬器仿真生成的導航信號，是能夠真實的記錄和回放衛星信號的最小完整解決方案。
RPS2000具有便攜小型化、輕量化、簡潔操作、易于維護等特點，整機重量（含電池）1.9kg，內置電池可連續采集回放4小時，硬盤采用可拔插設計，單塊硬盤最大支持4TB容量，可滿足單通道持續錄制20小時。適用于外場條件下導航接收機的檢測、維護和故障排查等，廣泛應用于軍事、航空、航海、交通、電力、物聯網等領域。
具有便攜小型化、輕量化、簡潔操作、易于維護等特點。適用于外場條件下導航接收機的檢測、維護和故障排查等，廣泛應用于軍事、航空、航海、交通、電力、物聯網等領域。
支持I/Q信號量化位數2bit、4bit、8bit可選，高達90MHz的采集帶寬。
提供特殊的測試場景庫，包括正負閏秒、跳秒、周翻轉、時間拉偏和偽距固定等。
支持多臺設備級聯同步采集/回放，實現全導航頻段信號的采集與回放。
支持圖形化顯示功能，可顯示信號頻譜、可視衛星和信號載噪比。
具備信號采集狀態實時監測與顯示功能，設備內置GNSS模塊，能在線實時監測導航信號狀態。
采用便攜操作設計，無需外接PC、鼠標等，即可正常采集或回放。
具備5寸電容屏幕和操作系統，支持手動觸摸和按鍵控制采集/回放。
具備數據導入/導出功能，能夠?qū)?shù)據文件從PC端導入或從設備端導出至PC。
支持BDS/GPS/GLONASS/Galileo系統兩個頻段（如B1/L1/G1/E1為同1個頻段）信號的同步采集與回放。
可以在指定文件的任意起始位置開始回放，回放過程中可以在任意時刻停止。具有便攜小型化、輕量化、簡潔操作、易于維護等特點。適用于外場條件下導航接收機的檢測、維護和故障排查等，廣泛應用于軍事、航空、航海、交通、電力、物聯網等領域。
|
錄制回放信號頻點 |
|
|
BDS |
B1、B2、B3、RDSS-S、RDSS-L |
|
GPS |
L1、L2、L5 |
|
GLONASS |
L1、L2、L3 |
|
Galileo |
E1、E5、E6 |
|
NAVIC |
L5 |
|
QZSS |
L1、L2、L5 |
|
RF射頻通道數目 |
|
|
信號錄制通道 |
2個（可獨立設置） |
|
信號回放通道 |
2個 |
|
信號錄制 |
|
|
輸入信號功率 |
-80dBm～-30dBm |
|
通道增益 |
20dB~70dB可調節 |
|
錄制信號帶寬 |
4.6875/9.375/18.75/23.4375/37.5/46.875/62.5/93.75MHz可設置 |
|
I/Q量化位數 |
2bit、4bit、8bit可設置 |
|
信號回放 |
|
|
輸出信號功率 |
-80dBm～-30dBm |
|
功率調節范圍 |
50dB |
|
功率調節步進 |
1dB |
|
帶內雜散 |
≤-45dBc |
|
諧波抑制 |
≤-40dBc |
|
10MHz時鐘信號 |
|
|
輸入幅度 |
6±2dBm |
|
輸出幅度 |
5～7dBm |
|
信號阻抗 |
50±10Ω |
|
輸出頻率穩定度 |
≤8.0×10-11@1s |
|
1PPS秒脈沖信號 |
|
|
脈沖寬度 |
10us±1us |
|
信號幅度 |
≥3V |
|
信號阻抗 |
50±10Ω |
|
存儲性能 |
|
|
磁盤存儲容量 |
默認1TB SSD，可選2TB、4TB SSD，支持硬盤拔插更換 |
|
磁盤讀寫速率 |
≥120 MB/s |
|
磁盤存儲時長 |
≥4h（4bit@62MHz，1T容量） |
|
物理特性 |
|
|
整機尺寸 |
≤230mm（長）×140mm（寬）×70mm（高） |
|
整機重量 |
≤2kg |
|
電源功耗 |
|
|
供電電壓 |
200V~240V/AC，50Hz~60Hz（電源適配器） |
|
整機功耗 |
≤30W |
|
續航時間 |
≥4h（內置電池） |
| 仿真信號規模 | |
| 衛星通道數量 | |
| 多徑信號數量 | |
| 信號精度 | |
| 偽距精度 | |
| 偽距變化率精度 | |
| 通道一致性 | |
| 信號動態 | |
| 仿真高程 | |
| 相對速度 | |
| 相對加速度 | |
| 相對加加速度 | |
| 外部軌跡實時性 | |
| 信號延遲 | |
| 數據更新率 | |
| 信號質量 | |
| 雜波抑制 | |
| 諧波抑制 | |
| 信號電平 | |
| 電平調節范圍 | |
| 電平調節步進 | |
| 物理和電氣性能 | |
| 整機尺寸 | |
| 整機重量 | |
| 電源、功耗 | |
