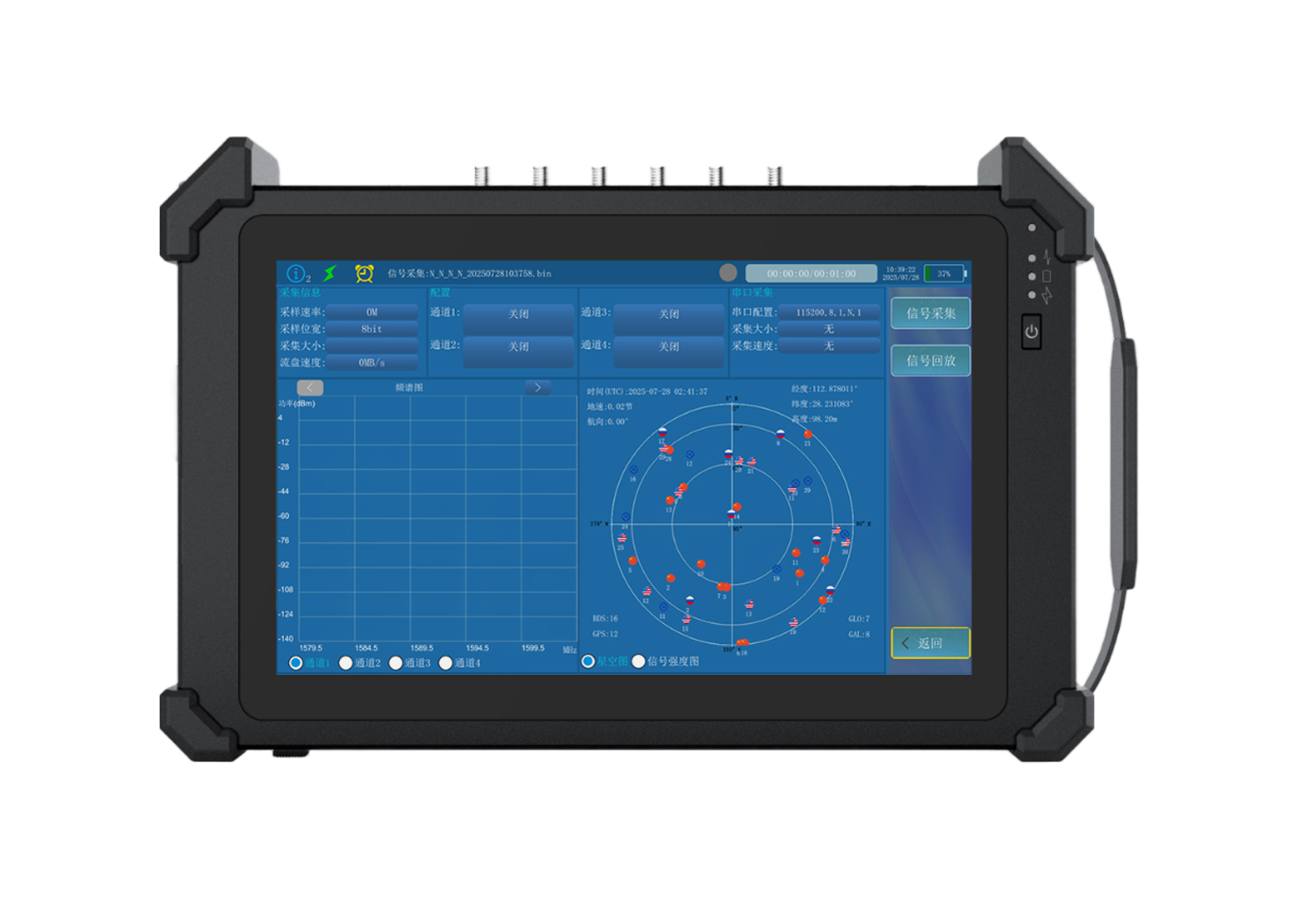

RPS4000是一款輕便的GNSS信號記錄與回放儀，支持實時錄制最多4個獨立RF通道的全球?qū)Ш叫l(wèi)星系統（GNSS）射頻信號，即可以在固定或移動的外場環境中實時錄制，也可錄制標準的 GNSS模擬器仿真生成的信號，包括BDS、GPS、GLONASS、Galileo、SBAS、NavIC和QZSS。
RPS4000是一款輕便的GNSS信號記錄與回放儀，支持實時錄制最多4個獨立RF通道的全球?qū)Ш叫l(wèi)星系統（GNSS）射頻信號，即可以在固定或移動的外場環境中實時錄制，也可錄制標準的 GNSS模擬器仿真生成的信號，包括BDS、GPS、GLONASS、Galileo、SBAS、NavIC和QZSS。
RPS4000可在錄制GNSS信號時，同步記錄標準串口數據。支持通過以太網控制，可利用WEB或者軟件等進行訪問和配置，錄制數據可以通過USB或者網口導出。設備支持導航接收機的功能性能測試、導航算法研究等，也可用于外場條件下的接收機檢測、維護和故障排查等。
GNSS信號記錄與回放儀適用于各種復雜外場測試和實驗數據采集與分析，能有效減少現場實驗次數，縮短外場實驗時間，降低研發費用，加快產品的研發速度，縮短研發周期。RPS4000 廣泛應用于真實道路跑車測試、汽車整車測試、RTK差分測試、手機測試、生產線測試、導航芯片和模組測試，以及其他無GNSS信號覆蓋環境下的導航測試等領域。
支持I/Q信號量化位數2bit、4bit、8 bit、16bit可設置。
設備內置GNSS接收機模塊，能在線實時監測導航信號狀態。
支持CAN通道、數字通道、RS232通道等錄制數據通道。
支持最大錄制信號帶寬100MHz。
支持4個RF通道功率可獨立設置，可同時錄制或回放。
支持標準串口數據錄制，如RTCM、INS數據和串口授時數據。
支持圖形化顯示功能，可顯示信號頻譜、可視衛星和信號載噪比。
默認裝配1TB SSD硬盤，可選2TB、4TB硬盤擴展數據存儲容量。
具備四通道信號錄制與回放功能，支持GNSS系統全頻段信號的錄制與回放。
支持本地、遠程控制功能，設備自帶屏幕、按鍵，或通過以太網控制。
支持導入或?qū)С鲣浿茢?shù)據，并允許與外接硬盤之間的數據傳輸。
支持內置電池和外部供電，電池獨立供電可連續工作2小時。
支持HTML界面、LCD屏和物理按鍵控制，使得設備操作更簡潔，并能實現快速設置。
設備所有系統均使用恒溫晶體振蕩器(OCXO)系統，確保最高穩定性。RPS4000是一款輕便的GNSS信號記錄與回放儀，支持實時錄制最多4個獨立RF通道的全球?qū)Ш叫l(wèi)星系統（GNSS）射頻信號，即可以在固定或移動的外場環境中實時錄制，也可錄制標準的 GNSS模擬器仿真生成的信號，包括BDS、GPS、GLONASS、Galileo、SBAS、NavIC和QZSS。
|
錄制回放信號頻點 |
|
|
BDS |
B1、B2、B3、RDSS-S、RDSS-L（含北斗三號） |
|
GPS |
L1、L2、L5 |
|
GLONASS |
L1、L2、L3 |
|
Galileo |
E1、E5、E6 |
|
NAVIC |
L5 |
|
QZSS |
L1、L2、L5 |
|
SBAS |
WAAS、MSAS、EGNOS、GAGAN、SDCM |
|
RF射頻通道數目 |
|
|
信號錄制通道 |
4個（RF通道中心頻率可選擇） |
|
信號回放通道 |
4個 |
|
信號錄制 |
|
|
輸入信號功率 |
-90dBm～-30dBm |
|
通道增益 |
20dB~70dB可調節 |
|
錄制信號帶寬 |
最大支持100MHz |
|
I/Q量化位數 |
2bit、4bit、8bit、16bit可設置 |
|
信號回放 |
|
|
輸出信號功率 |
-80dBm～0dBm |
|
功率調節范圍 |
±25dB |
|
功率調節步進 |
1dB |
|
帶內雜散 |
≤-45dBc |
|
諧波抑制 |
≤-40dBc |
|
10MHz時鐘信號 |
|
|
輸入幅度 |
6±2dBm |
|
輸出幅度 |
5～7dBm |
|
信號阻抗 |
50±10Ω |
|
輸出頻率穩定度 |
≤5.0×10-8@1s |
|
1PPS秒脈沖信號 |
|
|
脈沖寬度 |
20us±1us |
|
信號幅度 |
≥3V |
|
信號阻抗 |
50±10Ω |
|
存儲性能 |
|
|
磁盤存儲容量 |
默認1TB SSD，可選2TB、4TB SSD |
|
磁盤讀寫速率 |
≥120MB/s |
|
磁盤存儲時長 |
≥24h（2bit，4通道） |
|
物理特性 |
|
|
整機尺寸 |
≤310mm（長）×190mm（寬）×60mm（高） |
|
整機重量 |
≤2.5kg |
|
電源功耗 |
|
|
供電電壓 |
200V~240V/AC，50Hz~60Hz（電源適配器） |
|
整機功耗 |
≤25W |
|
續航時間 |
≥2h（內置電池） |
| 仿真信號規模 | |
| 衛星通道數量 | |
| 多徑信號數量 | |
| 信號精度 | |
| 偽距精度 | |
| 偽距變化率精度 | |
| 通道一致性 | |
| 信號動態 | |
| 仿真高程 | |
| 相對速度 | |
| 相對加速度 | |
| 相對加加速度 | |
| 外部軌跡實時性 | |
| 信號延遲 | |
| 數據更新率 | |
| 信號質量 | |
| 雜波抑制 | |
| 諧波抑制 | |
| 信號電平 | |
| 電平調節范圍 | |
| 電平調節步進 | |
| 物理和電氣性能 | |
| 整機尺寸 | |
| 整機重量 | |
| 電源、功耗 | |
