系統簡介

衛星導航復雜電磁環境模擬實驗室通過構建無線測試環境來模擬開放環境中可見星座導航信號及可能面臨的多種復雜干擾，模擬干擾信號與衛星信號之間夾角三維、動態連續變化，以便較全面測試導航終端的動、靜態性能及復雜電磁環境下的抗干擾性能。整個系統需要模擬以北斗為主的多種導航信號布局、相關頻段的干擾信號布局，以及被測設備狀態控制，最終完成對被測設備的動、靜態性能和抗干擾能力的定量測試和評估，給出測試及評估報告。另外，該系統還能模擬真實環境下的遮擋效應、多徑效應，將暗室內測試與真實環境建模仿真結合在一起，更逼真地模擬真實環境。

技術亮點

具備同時輸出BDS、GPS、GLONASS、Galileo、NavIC、QZSS不同導航定位系統衛星信號的能力。
具備靈活的場景生成與信號控制能力，能夠產生高動態接收機測試所需的導航衛星信號、陣列干擾信號、導航欺騙信號和多徑干擾信號。
具備短報文入站信號接收處理和閉環測試能力。
具備模擬不同來波方向?qū)Ш叫盘?hào)和干擾信號的能力。
具備衛星信號天線間切換零延遲、無跳變能力，滿足全時測試需求。
具備測試過程的自動化控制、實驗結果的實時及事后評估能力。
具備系統鏈路功率、傳輸時延、頻率等參數的自動化標校能力。
具備導航及干擾信號監測能力，包括信號功率、偽距和導航電文等。

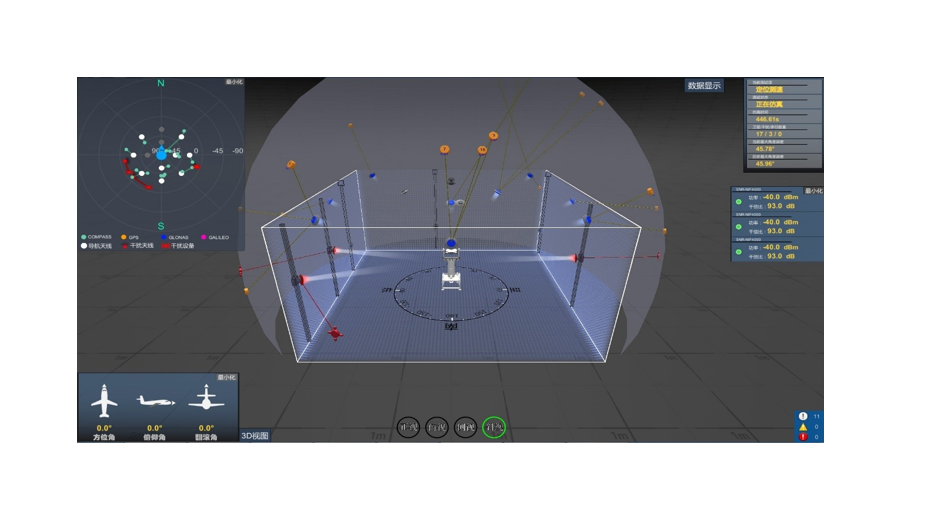

具備測試場景三維實時監控與顯示能力，包括測試場景衛星信號和干擾信號來向，以及被測終端姿態變化情況。

主要能力

衛星導航復雜電磁環境模擬實驗室可以滿足“滿天星”RNSS/RDSS輸出常規/抗干擾導航試驗場景、“滿天星”RTK輸出常規/抗干擾導航試驗場景、“滿天星”組合導航輸出常規/抗干擾導航試驗場景。主要測試項目匯總?cè)鐖D所示

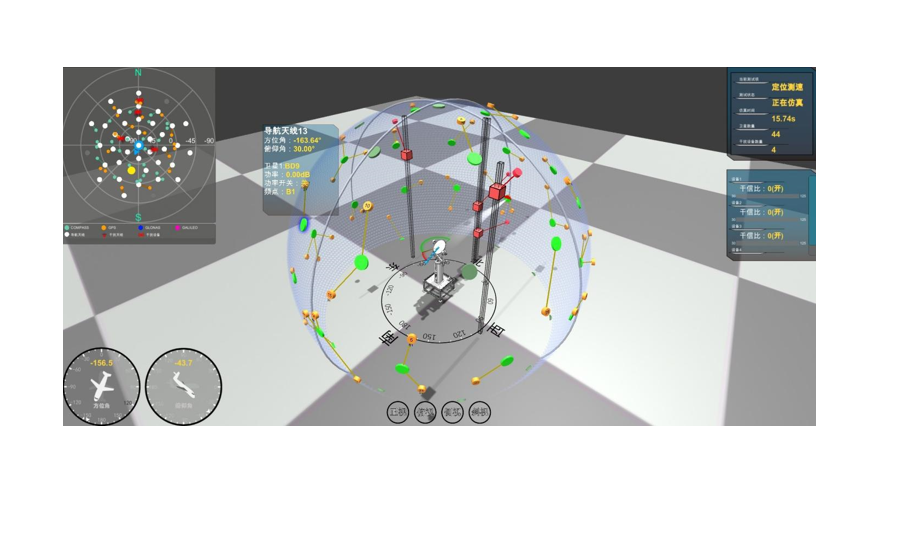

“滿天星”微波暗室全要素建模仿真（離散天線陣）

在“滿天星”微波暗室半球波束內布置多個固定天線，通過實時選取最靠近軌跡點的固定天線發射衛星模擬信號達到模擬衛星運動軌跡功能。通過實時計算觀測場景下的所有可視衛星仰角和方位角，就近選取仰角和方位角差值最小的固定天線發射該可視衛星的模擬信號，達到模擬全衛星星座的目的。
