【聚焦】GPS III來了！

GPS III的特點

首先聲明，這里說的GPS III衛星的特點。熟悉衛星導航系統的朋友都知道，一個完整的衛星導航系統至少是由衛星段、地面段和用戶段組成。早在2010年開始，新一代的GPS運控系統OCX已經由雷神公司拿下，并開始了建設。GPS III衛星也是經過波音、洛克希德·馬丁等公司的一翻爭奪，最終首批10顆衛星（GPS IIIA）全部由洛馬拿下并已全部開工建設。

先說說此次發射衛星的特點吧。

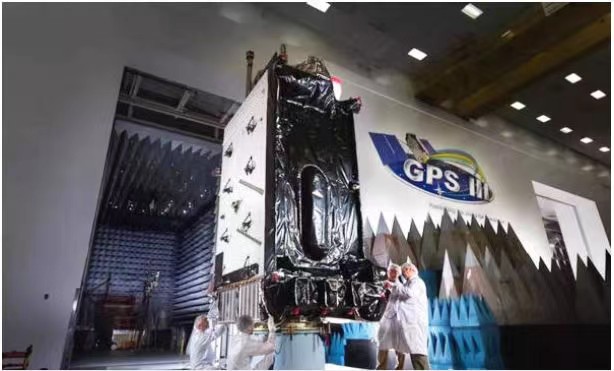

據GPSIII有效載荷供應商哈里斯公司透露，GPS III衛星配備了經過70％獨特數字設計的“任務數據單元（MDU），連接了原子鐘、輻射強化計算機和強大的發射器。因此，就單顆衛星而言，具備以下特點：

1.  更高的服務精度：GPS III衛星所播發信號的精度較當前的GPS衛星提高三倍；

2.  更強的抗干擾能力：將衛星的抗干擾能力在目前基礎上提高了8倍；

3.  更長的壽命：新衛星的設計壽命超過15年，比現役衛星的設計壽命提升了約25%；

4.  一個新的民用信號：L1C民用信號。

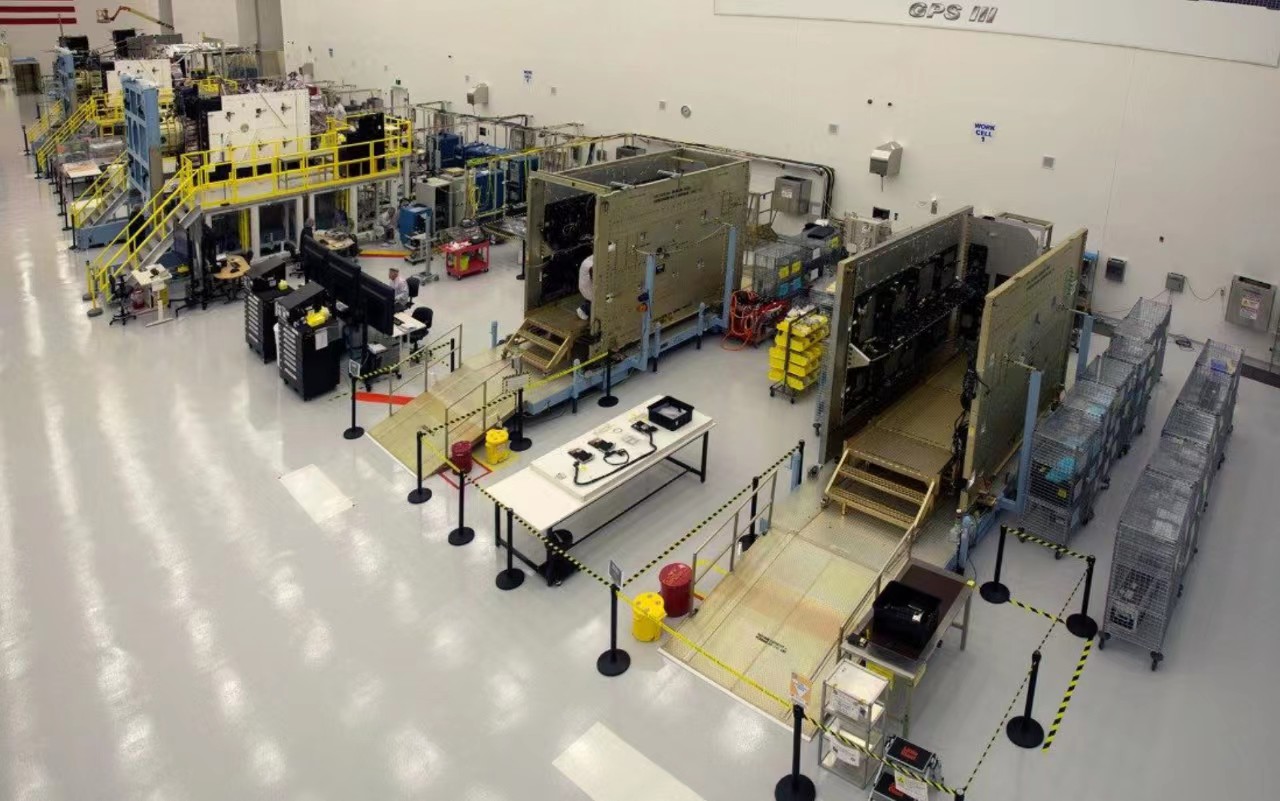

關于L1C民用信號小編后邊還會再仔細道來，這里再說說衛星的情況。GPS IIIA一共10顆，編號SV01-SV10，全部由洛馬公司設計制造。按照洛馬的介紹，剩下9顆衛星的物料已經差不多到齊了90%，其中SV07已經開始組裝，SV06完成了基本的衛星任務數據單元（MDU）的組裝，SV05已經完成了核心載荷的裝配，SV04已經完成了天線裝配和前期測試，SV03已經過前階段的系統聯調，正在準備進行熱真空、EMI、EMC等測試，SV02則已經基本做完各項測試，等待下次發射了。上圖一張，滿足一下大家對衛星流水線的想像吧！

本批次的10顆衛星都是位于美國科羅拉多州丹佛附近的GPS III衛星工廠制造，該產線也是號稱“空間領域產量最高的生產線”。預計接下來會一起持續到2023年，GPS III的衛星也會像我們的北斗三號衛星“下餃子”一樣，陸續上天了（老美在學我們）！所以未來幾年，大家聽到GPS III的衛星發射就不用驚奇了，因為他們都已經在地面組裝好了！

另外，小編再插一句。GPS現代化中的衛星段建設還有第二步，計劃從2026年開始，陸續到2034年左右，陸續發射22顆GPS III衛星。相關合同已于今年9月跟洛馬公司簽訂了，后續還會不斷看到新的GPS衛星上天了！

說說GPSIII的地面運控系統（OCX）

前邊已經說了衛星導航系統的幾大組成。這里打個不太恰當?shù)谋确剑绻袵PS III現代化的建設比做一場戰役，那么GPS III衛星可以看作打仗的兵馬，即主力部隊；而且地面運控系統（OCX）則可以看作配套使用的糧草，即后勤保障。正所謂：“兵馬未動，糧草先行”。地面系統一般應該走在衛星系統的前邊，或者至少也是跟衛星系統的進度同步吧。事實也確實如此，從1998年提出GPSIII現代化，2000年美國國會批準后，2010年雷神公司就已經開始承包建設地面運控系統了（OCX）。

OCX功能分三個階段交付給美國空軍，三個階段的交付分別對三個Block，編號為0到2。隨著每個Block的交付，OCX的功能都會得到不斷提升。

OCX Block0可以提供支持GPS III衛星的發射和早期在軌衛星的總線檢查所需的全部OCX功能的最小子集。Block 0在2018年4月和5月完成了兩次網絡安全測試活動，沒有發現新的漏洞。6月，Block 0與GPS III進行了第三次成功的綜合發射演練。目前，已經交付美國空軍，為此次發射做好提前準備了。

OCX Block 1是對OCX Block 0的升級，完成后OCX系統將具備初始操作能力（IOC）。部署了Block 1之后，OCX將首次能夠控制和控制GPS II和GPSIII衛星，并支持開始廣播民用L1C信號的能力。Block 1于2018年9月完成了關鍵設計評審（CDR）的最后一次迭代，但正式交付要等到2019財年第二季度了。

OCX Block 2將使用先進的M代碼功能為軍事用戶升級OCX，并能夠監控民用信號的性能。根據2017年7月的計劃安排，雷神公司最終可能將于2022年4月交付給美國空軍。

為什么總延期？

這次GPS IIIA的衛星發射可謂“人前風光”，但其實背后也經歷了多次的延期和波折！到底經歷了什么，小編帶您一起來看看！

(1)  火箭有問題嗎？

先說最近的！首顆星原本計劃18號的發射，由于獵鷹9火箭和天氣等原因，先后四次延期，最終于23號發射。（想起年初北斗趕在春節前發射的那次，難道老美也有獻禮傳統！不管怎么樣，估計那邊有人會在測控室說Merry Christmas了!小編突然感覺有點異曲同工，航天人啊，說多了都是淚！）再說早點的，由于早期的GPS衛星都是由聯合發射聯盟公司（ULA）的德爾塔 IV（Delta IV ）火箭來發射，所以配合上應該是駕輕就熟了，但換了獵鷹之后，為適合運送GPS衛星，獵鷹做了些調整，這樣再經過測試驗證等就花費了不少時間。

要SpaceX要為系統延遲背鍋嗎？SpaceX肯定不干了。話說，獵鷹9的技術成熟度是已經得到充分認證的，不僅能發，還能回收。再說了，GPS IIIA近4噸重的衛星，要發射到MEO軌道上，全部發射費用（包括火箭制造、發射控制等）的報價還不到8500萬美元，這樣的良心價在全球也難找了（估計我們中國航天的報價應該可以PK下，但就怕美國空軍不敢啊！）所以說，這鍋估計馬斯克不會背。

▲獵鷹9火箭裝載GPS衛星準備發射

(2) 國政府問責局（Government Accountability Office,GAO）發話了?。問責局的報告說了，盡管衛星的載荷有些延誤，但最大的延誤還是在OCX上。相對于2021年7月前的計劃來說，OCX已經被推遲了六年。而且，在衛星已經發射的當下，也還是僅執行到完成了“階段1”，可用于支持GPS IIIA衛星的發射。

這鍋要地面運控系統來背？雷神公司不干了：項目前期的系統工程設計和需求定義也不是完全明確，項目進程中又和其他系統的直接關聯，我也急啊！另外，這個新系統既要能全部支持GPS III的新功能，還要具備網絡防護的功能，都不容易好吧！而且，這么大個系統，才給我這么點錢！另外，那什么，衛星上不也是出了眾多的問題吧，干嗎都要我們背鍋！

(3)  難道要“電容”來背?？據美國某媒體報道，2016年在洛馬準備交付第一顆衛星時，突然間發現他們的供應商（應該是哈里斯公司）提供的導航有效載荷設備中的陶瓷電容并沒有按照規程進行有效測試，直接導致了延期交付4個月。

陶瓷電容是干什么的？做過電路的各位看官應該都知道，電壓轉換電路中，從高電壓變到低電壓，各種電容必不可少。導航有效載荷需要把衛星的高電壓轉換成其子系統需要的低電壓，一顆衛星中差不多就要使用600個電容左右，也是一筆不少的開支呢！

不得不說，GPS現代化的過程中充斥著各種超預算，各種延期，相關新聞多的小編都看不過來了。那么到底是什么原因?qū)е铝薌PS III的不斷延誤，小編大言不慚，也遑論幾句：

(1)   主要還是需求與新技術的磨合。GPS系統從1995全面開通以來（FOC），一直被視為導航界的黃金法則。站在當下這個節點，全球各國都已經開始規劃下一步的PNT體系。當前PNT規劃中，衛星導航仍然將扮演非常重要的角色，但是下一步衛星導航還需要完善什么內容，跟PNT體系如何融合，用戶層面又有什么新需求，這些問題估計大家誰也沒有想明白，說白了都是在摸著石頭過河。不確定的因素還比較多，謹慎一點沒毛病，這點當然也值得我們北斗系統來借鑒。

 另外，大家也可以看到，這次發射中，衛星是新的，火箭也是新配合的，地面運控系統（OCX）也是新的，對于GNSS這種如此復雜的系統工程，同時上這么多新的技術，確實也是需要不斷的磨合和成熟。

(2)   當然也有錢的問題。OCX系統的不斷跳票不說，預算更是節節高攀。最初2010年的15億預算早已不夠，2016年時，預算已經到了42.5億，超過了項目的上限預算34億的25%，到現場估算著最終建成可能要花60億左右。這中間美國政府問責局（GAO）不斷問責不說，國會也早已磨刀霍霍，準備拿起納恩-麥克迪法案(Nunn-McCurdy)把OCX給砍了。無奈，GPS系統太重要，還是要投錢，還是要建。另外，前10顆GPS IIIA衛星估計為每顆5.77億，后續剩余的22顆GPS IIIF 衛星目前的合同價已經是72億，按照當前的習慣，估計最終做下來差不多會超100億吧。這里還要提醒下，上邊說的可都美元哦！

不得不說，GPS系統真是很燒錢的！選SpaceX來發射衛星，因為他火箭可回收，便宜！GPS III的衛星只選了洛馬一家來做，因為他能大規模生成，也是便宜！

(3)   最后應該也有體制的原因吧。看看我們北斗三號建設，2018年一年十發十九星，社會主義國家集中力量辦大事的能力和制度優勢，還是有明顯體現的！

說說重頭戲：GPS L1C信號！

信號體制設計是衛星導航系統技術體制最為關鍵的部分，其結構參數選擇的合理性、性能完善性關系到系統導航、定位和授時等基本功能以及PNT精度、兼容性、互操作性、抗干擾性等關鍵性能的實現。它以導航信號為載體，作為地面運控段、衛星段和用戶段間信號聯通和信息交互的唯一渠道。在導航信號測量性能提高、應用環境更加苛刻、導航頻段頻譜資源緊張等背景需求的推動下，GPS對信號體制進行了升級設計。GPS L1C信號與原有L1C/A信號的區別是什么，帶來了哪些好處，這要從GPS導航信號體制的演化歷史說起。

1994 年，GPS 全面進入正常運行，民用信號采用 L1(頻率 1575.42 MHz)單頻 C/A 碼，并附加選擇可用性(SA)人為干擾，位置精度約為 100m，授時精度約為 340ns。

2000 年 5 月 1 日，美國政府宣布撤銷對 GPS 的 SA 干擾技術，民用信號定位 服務精度提高到 20m，授時精度提高到 40ns。

近年來，GPS引入三種新的民用信號 L2C、 L5 和 L1C、。其中 L2C 信號是最早投入使用的，2005 年 9 月發射的 BLOCK IIR—M 衛星最先開始播發;L5信號在 2007 年發射的 BLOCK IIF 衛星開始播發;L1C信號則要待這次發射后，用戶終端才能收到一顆衛星播發的信號。說下各代衛星支持的信號吧。

第一代民用信號利用 BLOCK II/IIA/tIR 衛星播發，是在 L1 載波上播發L1 C/A信號。L1 C/A信號主瓣范圍為1575.42MHz±1.023MHz。

第二代民用信號利用BLOCK IIR～M 衛星播發，它不僅包含了第一代民用信號，而且還在 L2 載波上增加了 L2C 信號。L2C信號主瓣范圍為1227.60MHz±1.023MHz，而早期的L2載波只為軍事專用。

第三代民用信號利用 BLOCK IIF 衛星發射， 它在第二代民用信號的基礎上， 增加了 L5 載波，用于發射 L5民用信號。 L5信號主瓣范圍為1176.45MHz±10.23MHz。

第四代民用信號利用BLOCK III 衛星發射，它是在第三代民用信號的基礎上，對 L1 載波中的民用信號進行了改進，增加了新的 L1C 民用信號。

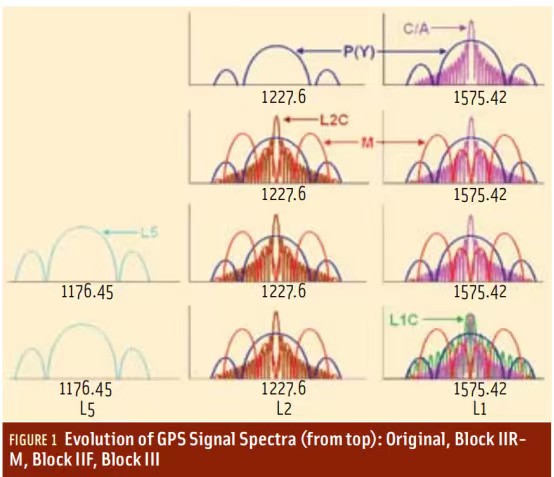

文字讀煩了，咱們上圖看看，這幾代的信號不斷擴充和變化吧！

▲Insidegnss雜志相關圖片

GPS L1C信號特點

現代化GPS L1C在導航電文和偽碼生成上與L1C/A相比，均有升級：

• 電文播發新的CNAV-2，首次采用CRC碼校驗、LDPC碼和交織碼相結合的方式糾錯，進一步提升了系統抗隨機錯誤和突發錯誤的能力，可提高在弱信號遮擋等環境下的定位速度。

• 在電文格式方面，摒棄了NAV采用基于超幀、幀和子幀的固定格式，采用了基于信息類型分類的格式。在內容方面，將廣播星歷參數由16參數增加為18參數，表示精度更高。

• 在碼生成方面，GPS民用導航信號L1C/A采用的是Gold碼，其碼長為1023且碼速率不高，定位精度相對較低。GPS L1C信號采用了奇相關特性和偶相關特性都較好的Weil碼，主碼長度為10230，是L1C/A的10倍。碼長的增加不但可以降低時間延遲信號的影響，而且有利于改善碼的互相關和自相關特性，增強了抗多徑能力。

• L1C與伽利略E1 OS、北斗B1C共享1575.42 MHz載波，所以實現了三個衛星導航系統之間的兼容和互操作，既可以增加可視衛星的數目，還有利于終端芯片的設計，降低功耗面積。

•  L1C采用TMBOC（6，1，1/11）調制，由數據與導頻通道組成，數據通道與導頻通道的功率比為1:3，數據通道采用BOC（1,1），導頻通道采用TMBOC（6，1，4/33）調制，由BOC（1,1）和BOC（6,1）時分合成，比例為4/33，并有18秒的覆蓋碼，可以加快對數據通道的幀同步，也能輔助其它GPS信號的捕獲跟蹤。

好吧，新技術太多可以寫的了，為了不讓您直接頭冒金星，小編還是打住吧，您要是還想鉆研，可以上后文鏈接看看?。

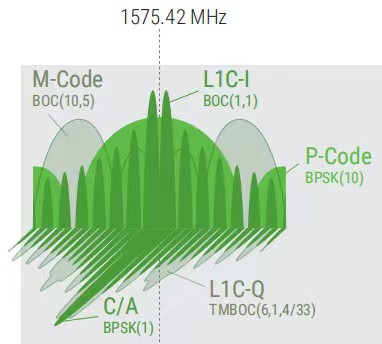

好吧，未來在L1 （1575.42MHz）這個頻段的的信號頻譜圖理論上應該是這樣的：

▲Skydel公司資料中圖片

各位注意哦，這還沒有包括Galileo系統的E1OS， E1RPS ，北斗系統的B1C，QZSS的L1 C/A 和L1C，SBAS的L1等。信號多了，希望您的接收機不要迷惘哦！

最關鍵：GPS L1C信號怎么測！

說了這么多，如果各位看官要問，L1C信號怎么收，怎么測試下呢？如果要等天上的衛星，估計怎么也要2019年了，而且只能在一天看運氣去碰那一兩顆衛星GPS IIIA衛星了。有沒有好辦法？有啊，用模擬器啊！在GNSS仿真測試的世界里，沒有什么是一臺模擬器搞不定的，如果有，那就兩臺吧！

問題來了，模擬器在哪？各位看官，小編鄭重告訴您：要看模擬器技術哪家強，中國湖南找“衛導”啊！來，有圖有真像！

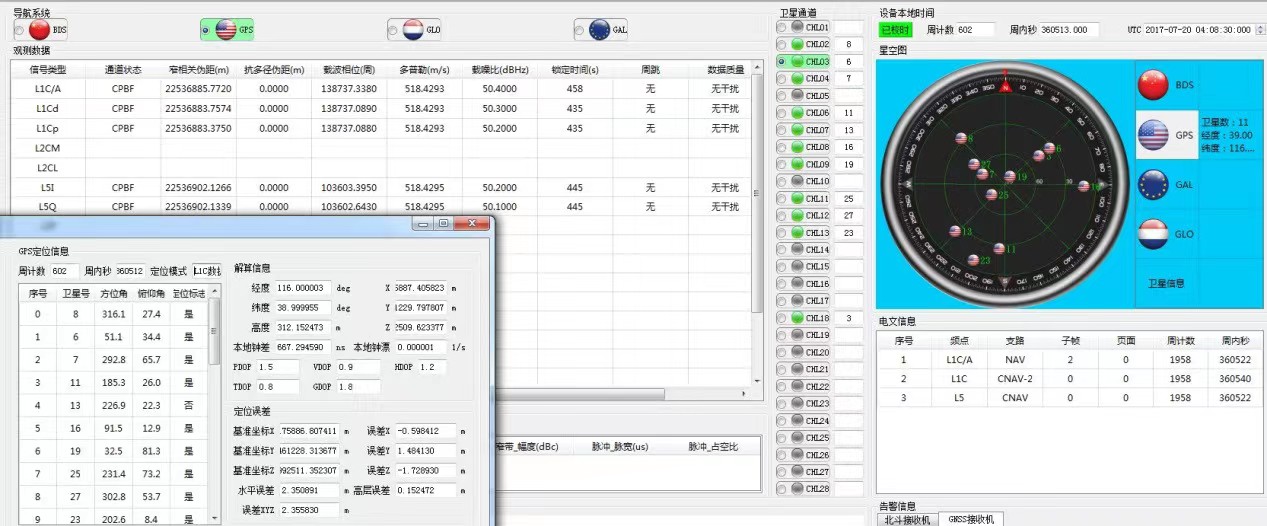

下圖是NavSim軟件播放仿真的GPS L1C、L5現代化信號，可以測試雙頻/多頻高精度定位芯片/終端的性能指標。

接收機定位結果：

另外，還有頻譜圖大家可以參考下：

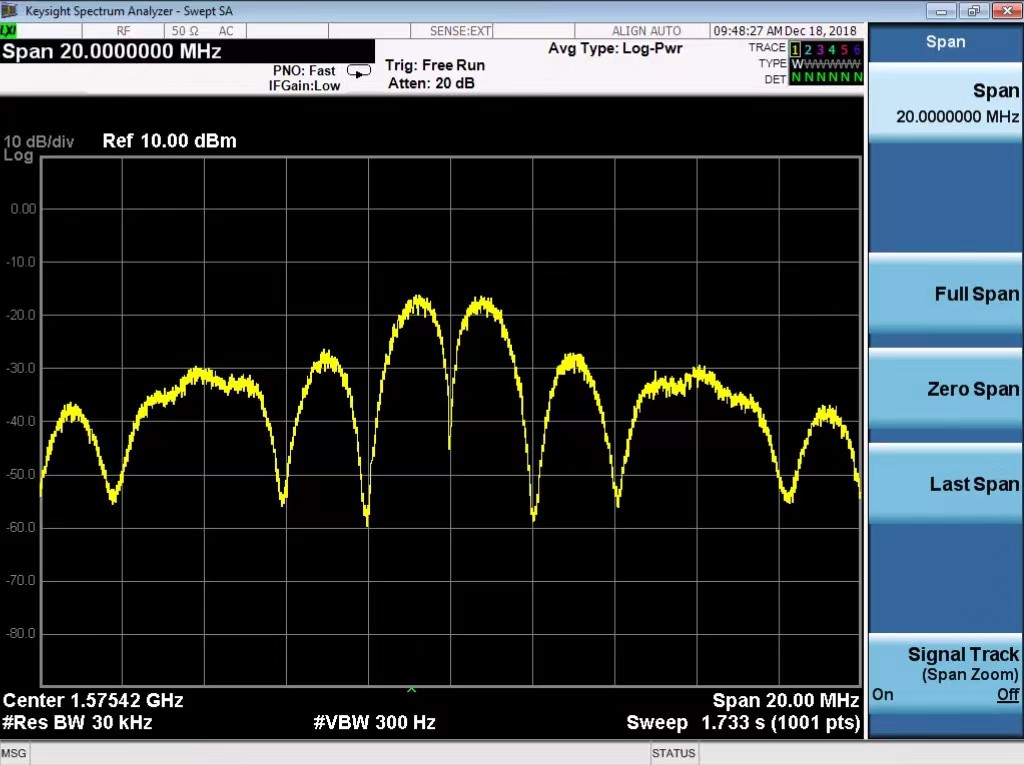

▲L1C信號的頻譜圖

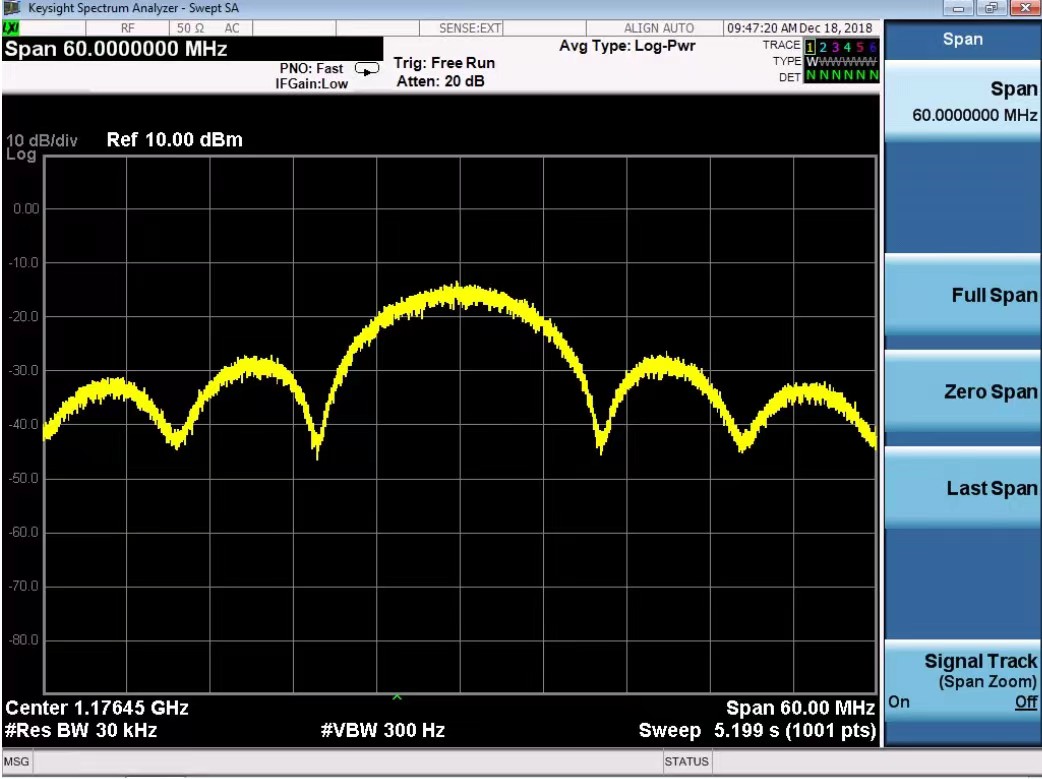

▲L5信號的頻譜圖
